Выносной топочный тоннель банной печи

Выносной топочный тоннель позволяет установить корпус дровяной печи в парной, а дверцу и загрузочную часть вывести в предбанник, комнату отдыха или отдельное топочное помещение. Такое решение меняет не только место закладки дров. Оно влияет на планировку, воздухообмен, устройство стены, отделку портала, уборку золы и наблюдение за огнем. Поэтому выбирать длинный тоннель следует на стадии проекта, а не после завершения стен.

Топить из предбанника действительно удобнее, когда необходимо сохранить парную чистой, освободить проход у полков и вынести операции с дровами в более просторную зону. Но тоннель требует правильно подготовленного проема и негорючего узла. Если толщина стены, длина канала или положение печи не согласованы заранее, дверца может оказаться утопленной, портал перегреется, а обслуживание станет неудобным.

Как устроена печь с выносной топкой

У такой модели между корпусом печи и топочной дверцей находится металлический канал. Он проходит через стену и соединяет топку с соседним помещением. Корпус с каменкой остается в парной, поэтому нагревает воздух и камни обычным образом. Дрова загружают с другой стороны стены, там же регулируют горение и удаляют золу.

Тоннель бывает фиксированным, телескопическим или составным. У некоторых печей производитель предлагает несколько вариантов длины и отдельные удлинители. Совместимость нельзя определять только по внешним размерам. Важны форма соединения, расположение колосника, герметичность, допустимая длина и сохранение расчетного движения газов.

Стеновой проем вокруг канала является самостоятельным теплотехническим и противопожарным узлом. Металл при работе сильно нагревается и изменяет размеры. Между ним и горючей конструкцией нельзя оставлять скрытую древесину, монтажную пену или обычный утеплитель. Состав узла выбирают по паспорту печи и проекту стены.

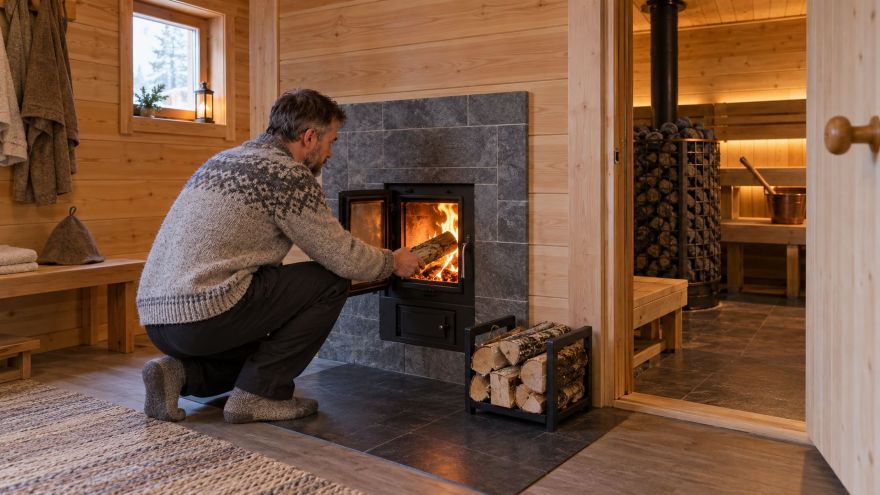

Когда топка из предбанника удобнее

Главное практическое преимущество состоит в разделении зон. В парной не хранят дрова, не открывают дверцу и не выносят золу. На полу остается меньше щепы и сажи. Человек, который поддерживает огонь, не входит каждый раз в горячее помещение и не выпускает накопленное тепло через дверь.

Выносная топка особенно удобна в семейной бане, где парная используется несколькими людьми подряд. Один человек может контролировать горение из комнаты отдыха, не мешая тем, кто находится на полках. При этом панорамная дверца способна выполнять роль каминного окна и давать мягкий свет в предбаннике.

Для коммерческой бани важна организация обслуживания. Дрова, совок и зольный ящик остаются в технической или хозяйственной зоне. Персонал может обслуживать печь, не заходя в парную с гостями. Однако для такого сценария помещение должно иметь достаточную площадь, вентиляцию и безопасный маршрут доставки топлива.

На этапе выбора полезно сравнить конкретные печи для бани Атмосфера по типу тоннеля, массе, облицовке и объему парной. Одинаковое расположение дверцы не означает одинаковых требований к проему и основанию. Монтажную схему берут из паспорта выбранной модификации.

Когда короткая топка практичнее

Выносной тоннель подходит не каждому объекту. Если парная является отдельной компактной постройкой без полноценного предбанника, короткая топка может быть проще. Она не требует прохода через стену и позволяет видеть огонь непосредственно в парной. Все обслуживание сосредоточено в одном помещении.

Короткий вариант бывает разумным, когда смежная комната слишком мала. Открытая дверца не должна перекрывать проход, касаться мебели или находиться рядом с текстилем. Если перед порталом невозможно создать свободную негорючую площадку, перенос топки в предбанник не дает ожидаемого удобства.

В сезонной бане, где печь растапливают один раз и помещение быстро прогревают, необходимость постоянно выходить из парной может быть несущественной. Решение зависит от сценария, а не от представления, что длинный тоннель всегда является более дорогой и поэтому более совершенной комплектацией.

Планировка парной и смежного помещения

Сначала определяют положение корпуса печи относительно полков, двери и вентиляции. У горячей зоны сохраняют предусмотренные производителем расстояния. Ограждение не должно сужать проход и мешать подаче воды на камни. Затем положение корпуса переносят на стену и определяют центр топочного канала.

Со стороны предбанника оценивают пространство перед дверцей. Человек должен подойти с охапкой дров, полностью открыть створку, очистить зольник и безопасно отойти. На траектории не размещают ступень, край мебели, дверь в другое помещение или легко воспламеняющийся текстиль. Участок пола перед топкой выполняют из подходящего негорючего материала.

Если дверца панорамная, учитывают направление обзора. Ее удобно видеть из зоны отдыха, но при этом жар от стекла не должен быть направлен на диван, деревянную стену или основной проход. Красивый вид огня не компенсирует неудачное расположение портала.

Положение дымохода проверяют одновременно с топочным тоннелем. Незначительное смещение печи ради симметрии дверцы может привести к конфликту с балкой, стропилом или вентиляционным каналом. Поэтому сначала согласуют всю вертикальную трассу, а затем окончательно размечают основание и стеновой проем.

Толщина стены и длина тоннеля

Длина канала должна соответствовать готовой толщине перегородки с учетом всех слоев. Ошибка возникает, когда измеряют только каркас. После добавления негорючей изоляции, облицовки парной и отделки предбанника стена становится толще. Дверца может уйти в глубокую нишу, а соединение окажется недоступным.

Слишком длинный тоннель также неудобен. Он выступает в помещение, усложняет оформление портала и может изменить положение дверцы относительно защитной площадки. Укорачивать заводской канал без разрешения производителя нельзя. Это способно нарушить конструкцию топки и условия гарантии.

Телескопический элемент дает диапазон регулировки, но не отменяет точного расчета. Он должен соединяться в предусмотренном положении и оставаться герметичным. Если диапазона не хватает, подбирают совместимый удлинитель или меняют конструкцию стены. Самодельная вставка из случайного листового металла не является равноценной заменой.

Перед заказом фиксируют толщину стены в законченном виде. В расчет входят:

• несущий каркас или кладка;
• негорючая защита вокруг проема;
• вентиляционные промежутки и облицовка;
• отделка портала со стороны предбанника;
• допустимое выступание дверной рамки;
• монтажный диапазон штатного тоннеля.

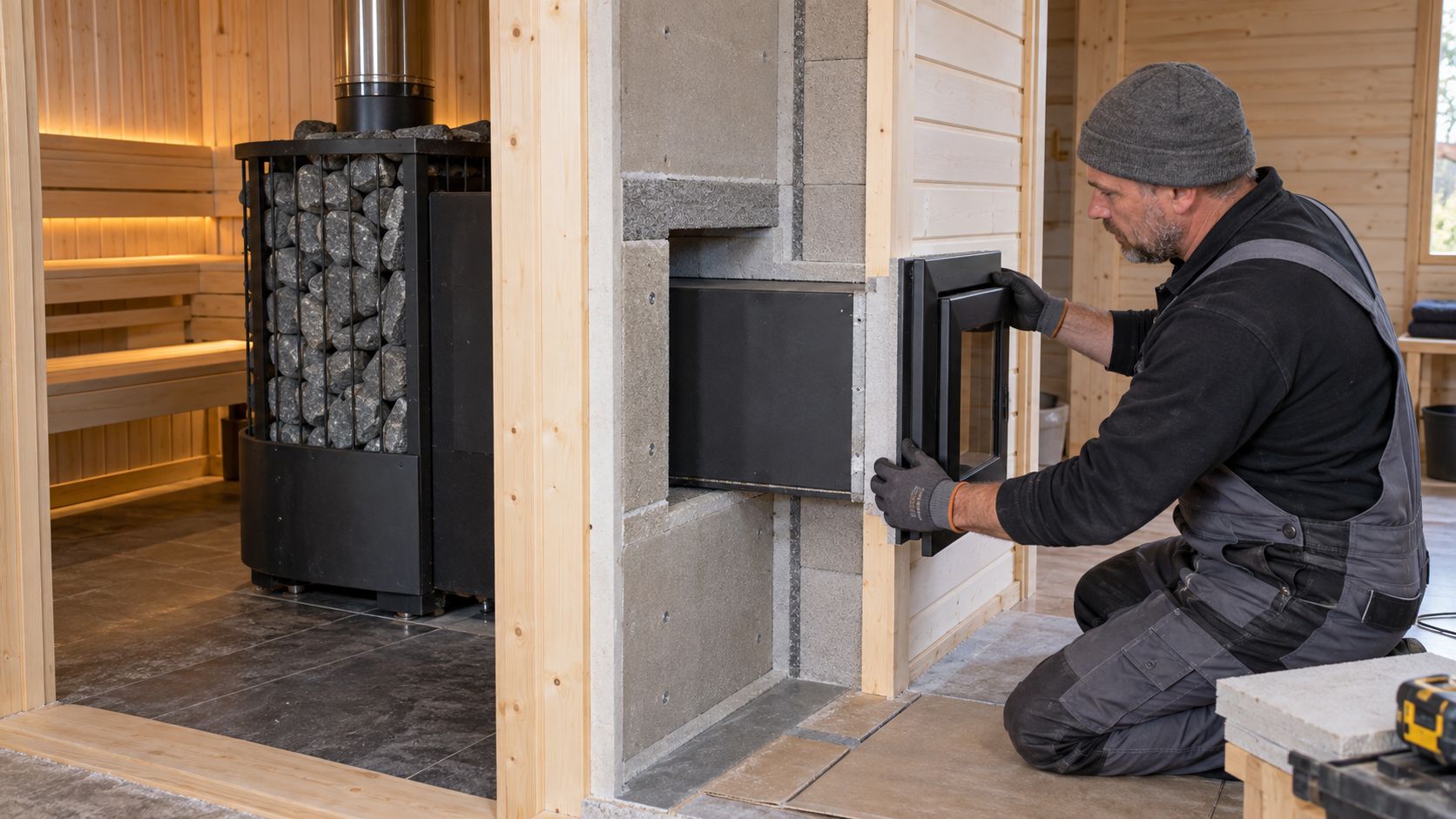

Проем в деревянной стене

Пропускать раскаленный металлический канал через обычную каркасную стену без специальной разделки нельзя. Деревянные стойки, вагонка и утеплитель удаляют из зоны, определенной проектом. Вокруг тоннеля формируют негорючий узел, который не разрушается от температуры и сохраняет необходимые расстояния.

Размер проема нельзя принимать равным наружному размеру тоннеля. Металлу требуется место для теплового расширения, а защитным материалам нужна расчетная толщина. Точные значения зависят от модели печи, поэтому универсальный шаблон из интернета может не подойти.

Каркас стены усиливают так, чтобы вырез не снизил ее жесткость. При этом усиливающие деревянные элементы не приближают к тоннелю вопреки инструкции. Если проем затрагивает несущую стойку, решение принимает проектировщик. Простая перестановка стойки способна передать нагрузку на неподготовленный участок.

Скрытые полости вокруг разделки должны оставаться контролируемыми. Нельзя закрывать сомнительный узел декоративным камнем до проверки. Сначала принимают расположение горючих элементов, качество негорючего заполнения и герметичность соединений, затем выполняют финишный портал.

Перегородка из кирпича или блоков

Негорючая стена упрощает защиту, но не отменяет тепловых зазоров и требований к отделке. Разные блоки имеют разную термостойкость и способность удерживать крепеж. Материал, подходящий для обычной перегородки, не всегда подходит для непосредственного контакта с горячей зоной.

Кладку связывают с конструкцией здания так, чтобы она оставалась устойчивой. Тяжелый портал не должен опираться на тонкую чистовую стяжку без проверки основания. Если природный камень или кирпич облицовки значительно увеличивают массу, нагрузку учитывают вместе с печью.

Между металлическим тоннелем и жесткой кладкой оставляют предусмотренную компенсацию. Плотная заделка цементным раствором может растрескаться при многократном нагреве. Для конкретного соединения применяют материалы, указанные в проекте и допускаемые для рабочей температуры.

Отделка портала

Портал формирует вид топочной зоны и одновременно защищает стену. Его размеры подчиняются монтажной схеме. Декоративный камень, керамогранит или кирпич используют как часть рассчитанной системы, а не как тонкую накладку поверх дерева. За внешней облицовкой не должно оставаться скрытого горючего основания в недопустимой близости к тоннелю.

Съемные или ревизионные элементы облегчают осмотр соединений. Если рамка полностью замурована, подтянуть крепление или заменить уплотнение будет сложно. Финишная отделка не должна мешать открыванию дверцы и извлечению зольного ящика.

Размер швов и способ крепления облицовки выбирают с учетом нагрева. Обычный интерьерный клей может потерять прочность. Термостойкий состав применяют в пределах условий, для которых он предназначен. Приемку портала проводят после пробной протопки и полного остывания.

Пол перед топочной дверцей

При загрузке дров из топки могут выпасть уголь, кора или искра. Поэтому перед дверцей предусматривают негорючую площадку, размеры и материал которой соответствуют проекту и требованиям к конкретной печи. Ее нельзя заменять небольшим декоративным листом, который не перекрывает реальную рабочую зону.

Площадка должна быть устойчивой и не создавать опасный порог в проходе. Металлический лист надежно закрепляют, чтобы его край не поднимался. Плитку или камень укладывают на основание, рассчитанное на температуру и нагрузку. Швы возле портала не должны быстро разрушаться от нагрева.

Если дверца расположена выше пола, падающий уголь может отскочить дальше. Это учитывают при определении свободной зоны. Ковры, корзины с дровами и мягкую мебель не ставят вплотную к порталу даже после устройства негорючего покрытия.

Дверца и направление открывания

Створка должна открываться на угол, достаточный для загрузки топлива и очистки. Ее направление согласуют до отделки портала. Если производитель допускает перенавешивание, операцию выполняют по инструкции, а не после появления конфликта с мебелью.

Ручка должна оставаться доступной и не попадать в узкий промежуток между порталом и стеной. Пользователь не должен тянуться над горячим стеклом, чтобы изменить подачу воздуха. Все регуляторы проверяют в перчатках, которыми планируют пользоваться при топке.

Большая стеклянная дверца дает хороший обзор, но сильнее излучает тепло в помещение. Перед ней сохраняют свободное пространство. Если рядом находится дверь из парной, створки не должны пересекаться и блокировать путь. Такая ошибка особенно неприятна в небольшой бане.

Воздух для горения

Дровяная печь расходует воздух. Если топка выходит в герметичный предбанник, одной щели под дверью может не хватить. Недостаточный приток ухудшает розжиг и тягу, повышает вероятность задымления при открывании дверцы. Система вентиляции должна учитывать работающую печь, а не только число посетителей.

Особенно внимательно проверяют здания с мощной вытяжкой, кухонным оборудованием или герметичными окнами. Вытяжной вентилятор может создать разрежение и развернуть движение воздуха через дымоход. Режимы инженерных систем испытывают совместно во время приемочной протопки.

Приточное отверстие не размещают так, чтобы холодная струя создавала дискомфорт в комнате отдыха. Воздух подводят организованно и оставляют возможность очистки канала. Закрывать приток зимой ради сохранения тепла опасно, если он необходим для устойчивого горения.

Влияние тоннеля на прогрев парной

Когда дверца вынесена в смежное помещение, часть теплового излучения уходит из парной. Это не делает печь автоматически слабее, но меняет распределение тепла. Корпус и камни остаются главным источником нагрева в парной, а портал подогревает предбанник.

Мощность печи выбирают по расчетному объему и теплопотерям. Стекло, камень, неутепленные поверхности и большой воздухообмен увеличивают нагрузку. Нельзя компенсировать ошибку расчета постоянной интенсивной топкой. Работа на предельном режиме ускоряет износ и перегревает ближайшие конструкции.

Если предбанник холодный, длинный металлический тоннель может влиять на условия розжига и образование конденсата. Помещение должно быть подготовлено к эксплуатации в расчетном сезоне. Уличный вывод топки без защищенной топочной зоны является отдельным решением и требует специального проекта.

Чистота и хранение дров

Вынос топки уменьшает количество мусора в парной, но переносит его в предбанник. Рядом с зоной загрузки предусматривают легко очищаемый пол и место для временной порции дров. Основной запас не располагают у горячей дверцы и портала.

Сырые дрова ухудшают горение, загрязняют стекло и увеличивают количество отложений в дымоходе. Топливо хранят в сухом проветриваемом месте. Корзина должна быть устойчивой, без выступающих деталей, о которые можно зацепиться в полумраке.

Удалять золу удобнее после полного остывания. Металлическую емкость с негорючей крышкой размещают вне прохода. Даже внешне холодные угли могут сохранять жар, поэтому пластиковое ведро и бытовой мусорный пакет не подходят.

Дымоход и устойчивость тяги

Расположение топочной дверцы не исправит неправильно собранный дымоход. Высота, диаметр, число поворотов, проходы через перекрытия и положение оголовка определяются проектом и требованиями печи. Сечение нельзя уменьшать ради обхода балки или подключения к существующему каналу.

Стыки собирают в направлении, предусмотренном системой дымохода, и оставляют доступными для осмотра там, где это требуется. Массу вертикального участка передают на предусмотренные опоры и крепления. Топочный тоннель не должен воспринимать нагрузку от смещенного корпуса или тяжелого портала.

Перед эксплуатацией проводят пробный розжиг при разных положениях дверей и вентиляции. Дым не должен выходить в предбанник при устойчивой тяге. Если задымление появляется при каждом открывании, сначала проверяют режим горения, приток и дымоход, а не привыкают открывать дверцу очень медленно.

Монтажная последовательность

Работы начинают с выбора модели и проверки ее паспорта. Затем фиксируют положение корпуса, основания, дымохода и дверцы. После этого проектируют проем и портал. Обратная последовательность, когда красивую нишу сначала выкладывают по примерным размерам, часто приводит к переделке.

Практический порядок выглядит так:

• определить расчетную мощность и точную модификацию печи;
• проверить массу полной комплектации и основание;
• согласовать положение дымохода и проходных узлов;
• рассчитать готовую толщину стены и длину тоннеля;
• выполнить усиление и негорючую разделку проема;
• установить печь и соединить дымоход;
• проверить геометрию дверцы и сервисный доступ;
• выполнить портал и защиту пола;
• провести контролируемую протопку;
• осмотреть узлы после остывания.

Каждый скрываемый этап фотографируют. До облицовки особенно важно зафиксировать положение деревянного каркаса, негорючих материалов и зазоров. После завершения работ по внешнему виду невозможно достоверно определить, что находится внутри стены.

Первая протопка и приемка

До первого розжига удаляют упаковку, строительную пыль и остатки защитных покрытий. Производитель может требовать предварительную протопку корпуса вне парной. Если эта процедура предусмотрена, ее выполняют до окончательного монтажа и укладки камней.

Приемочную протопку проводят небольшими закладками сухих дров. Контролируют тягу, закрывание дверцы, нагрев портала, состояние пола и отсутствие дыма в обоих помещениях. Температуру поверхностей оценивают подходящим прибором, а не кратким прикосновением руки.

После остывания осматривают швы отделки, компенсационные промежутки, крепление рамки и соединение тоннеля с корпусом. Трещина в декоративном шве может быть следствием жесткой заделки, а запах горелой древесины указывает на необходимость немедленного вскрытия и проверки скрытого узла.

Распространенные ошибки

Первая ошибка состоит в выборе тоннеля после возведения стены. В результате длину подгоняют случайным удлинителем или делают глубокий неудобный портал. Вторая ошибка связана с размещением дверцы по центру комнаты отдыха без учета дымохода и положения корпуса в парной.

Нередко негорючую облицовку крепят непосредственно поверх деревянной стены и считают достаточной защитой. Внешний камень нагревается и передает тепло основанию. Рабочая конструкция должна включать предусмотренные расстояния, изоляцию и вентиляционные промежутки.

Другие типичные нарушения:

• узкий проход перед открытой дверцей;
• пересечение створки с дверью парной;
• отсутствие организованного притока воздуха;
• деревянный плинтус вплотную к порталу;
• хранение дров рядом с горячим стеклом;
• замурованное соединение без доступа для осмотра;
• опора тяжелого портала на неподготовленную стяжку;
• жесткая заделка тоннеля без компенсации расширения;
• изменение заводского канала без согласования;
• начало эксплуатации без контрольной протопки.

Как принять решение

Выносной тоннель оправдан, если смежное помещение позволяет безопасно обслуживать печь, а планировка выигрывает от разделения зон. Он удобен для регулярной топки, поддержания чистоты и визуального контроля огня из комнаты отдыха. При этом проект становится сложнее и требует согласования стены, портала, основания, вентиляции и дымохода.

Короткая топка подходит для простой компактной бани, где обслуживание внутри парной не создает неудобств. Выбор делают до заказа печи на основании точных размеров и сценария эксплуатации. Если длинный тоннель приходится подгонять к уже готовому случайному проему, его преимущества быстро теряются.

Грамотно спроектированная выносная топка не привлекает внимания техническими проблемами. Дверца удобно открывается, дрова загружаются без помех, портал не перегревается, дым не попадает в комнату, а корпус печи занимает правильное место в парной. Именно эти признаки следует использовать при оценке решения, а не только внешний вид каминного окна.
